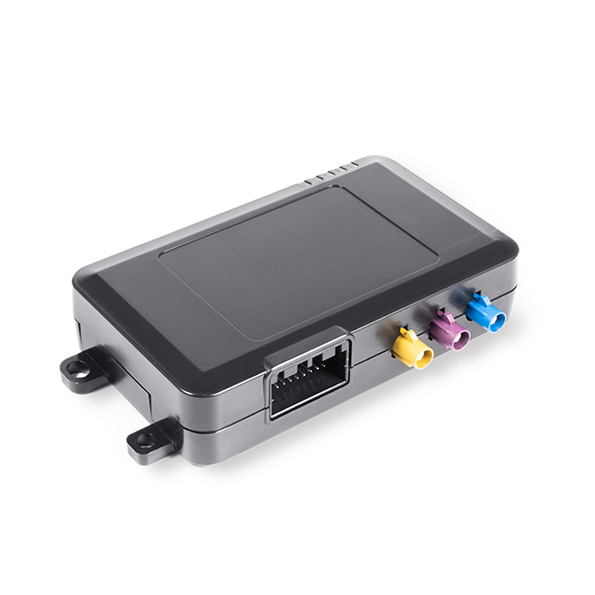

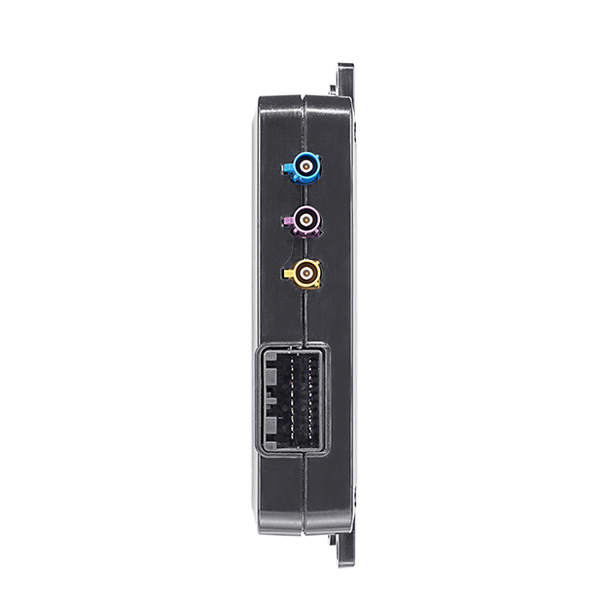

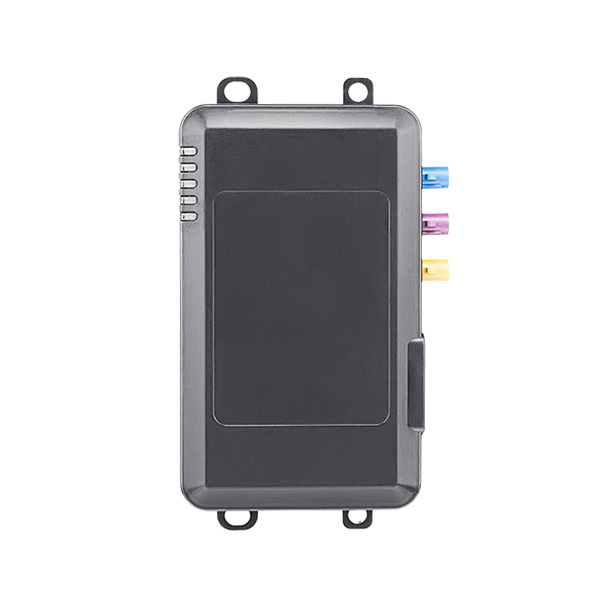

OBD车载监测终端TB02
产品型号：BSJ-TB02
产品规格：130mm*78mm*30.5mm
产品概述：TB02是一款4G全网通硬件架构的TBOX车载智能终端。集成4G通信技术和北斗/gps卫星定位技术，通过与车身CAN数据交互，实现车联网功能。安装应用在重型车上于采集、存储和传输车辆OBD信息
产品特性
核心功能
| 基础功能 | |
| 唤醒功能 | 支持CAN唤醒、定时唤醒、远程唤醒 |
| 定位功能 | GPS/BD双模定位、基站定位、拐点补传 |
| CAN存储 | CAN报文实时记录 |
| 远程诊断 | 远程读取车辆故障码 |
| 掉电报警 | 终端接后备电池，断开主电后发送掉电报警 |
| 国标功能 | |
| 自检 | 终端在通电时开始工作时自动检测 |
| 车辆登入 | 终端连接上平台时，向平台发送登入信息进行身份识别 |
| 实时信息上报 | 终端登入成功后向平台上报OBD信息和数据流实时信息 |
| 补发信息上报 | ACC 开时，设备掉线，存储盲区数据，待重新上线后再上传平台，存最近200h 数据，覆盖最远时间间隔数据 |
| OBD诊断信息 | 上电，ACC 唤醒上传一条诊断信息，24 小时上传一条诊断信息，车辆会采集上传11项数值， 分别是车辆定位、氮氧化物排放值、排气烟度、 尿素液位、发动机冷却液温度、发动机燃料流 量、车速、发动机转速、故障指示灯状态、发 动机实际扭矩百分比、大气压力 |
| 终端校时 | 车载终端可以通过服务器进行校时、基站校时、GPS校时 |
| 车辆管理功能 | |
| 车辆历史轨迹 | 可通过平台查询车辆历史轨迹 |
| 车辆体检报告 | 自动检测，收集车辆故障主动上报 |
| 被盗车辆跟踪 | 发现车辆被盗，可实时定位追踪维护 |
| 保养提醒 | 根据统计里程、时间或故障码，向用户发送维护保养提醒 |
| 驾驶习惯分析 | 急加速、急减速、急刹车、急转弯、超速等驾驶行为统计分析 |
| 安全报警 | 防盗报警、拖车报警、非法移动报警、碰撞报警、侧翻报警、拆除报警 |
规格参数
| 类型 |
项目 | 描述说明 | 类型 | 项目 | 描述说明 |
基本信息 |
外壳尺寸 |
130mm*78mm*30.5mm |
硬件参数 |
MCU |
主频108MHZ,使用ARM Cortex-M3内核 |
外壳材料 |
塑料 |
无线通讯模块 | 四模4G全网通（4G/3G/2G） | ||
| 技术参数 |
工作电压 |
DC9~36V |
定位模块 | 定位时间：冷启<29S，热启<3S 支持AGPS辅助定位 |
|
极限电压 |
DC 40V |
CAN总线 | 2路CAN 2.0，支持CAN唤醒 | ||
平均工作电流 |
60 mAh@12V |
数据存储 | 8GB(TF卡扩展) |
||
休眠电流 |
5 mAh@12V |
备用电池 | 400 mAh | ||
待机电流 |
2 mAh@12V |
RTC电池 | 210 mAh | ||
工作温度 |
-30℃~+75℃ |
SIM卡 | 插拔卡/贴片卡 | ||
| 存储温度 | -40℃~+85℃ | 加速度传感器 | 碰撞报警、侧翻报警、急加速报警、急减速报警 | ||
湿度 |
5%~95% |
蓝牙BLE | 超低功耗蓝牙技术，支持手机蓝牙连接（可选） |
